保圧条件変更に伴う樹脂成形品の充填解析

資料のダウンロード

保圧条件変更に伴う樹脂成形品の充填解析(PDF)

背景

1. 目的
   単純形状のモデルを用いて保圧条件を検討し、成形品の品質に及ぼす影響を調査する。
2. 課題
   樹脂成形において、不良のない良品を安定して製造する上で、保圧条件の検討は必須となる。


まとめ

• 樹脂流動解析を用いて、ABS製のダンベル試験片を成形した際の、保圧条件(有・無)における成形品への影響を調査した。

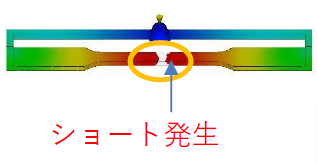

• 保圧なしではショートが見られたが、適切な保圧条件を設定することでショートが解消され、ゲートシールされることが予測された。
• 成形条件として、成形温度、金型温度、冷却時間、保圧切り替え位置等が調整可能で、多様な条件でのシミュレーションが可能
